圆盘制粒机由哪几部份组成
发布时间：2018-01-26 阅读量：字号：大中小
圆盘式成球机主要用于水泥工业，铁工业和化肥工业，它是粉状物料成球的主要设备。
盘式成球机分为无动力刮刀盘式成球机(PQW)和动力刮刀盘式成球机(PQ)两种。两种形式的成球机都具有结构简单、操做方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构，盘底采用多条辐射钢板加强，坚固耐用；减速机与电动机采用柔性皮带传动，启动平稳，减少了设备冲击力，提高了设备使用寿命。

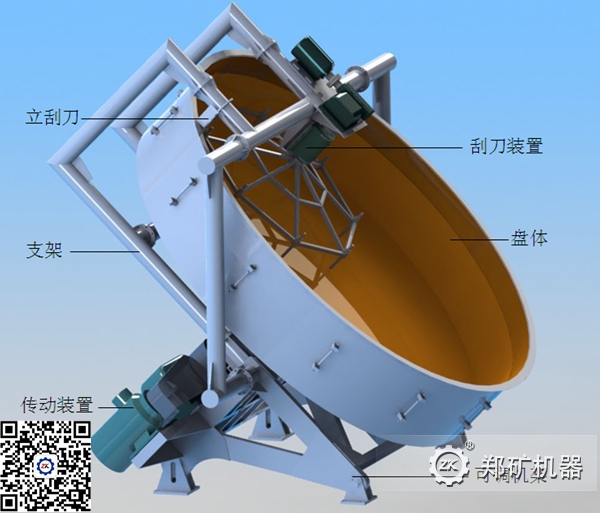

PQ盘式成球机主要由成球盘、传动装置、机架、底座、刮刀装置等组成。结构特点是：
PQ盘式成球机参数
盘式成就参数(二)
想了解更多 圆盘制粒机 信息请扫描二维码活拨打183-3600-8371获取更多报价信息
★、成球盘底采用多条辐射钢板加强，具有高的强度和刚度
★、传动齿轮采用高频淬火处理，使用寿命长
★、采用独特的无动力组合刮刀装置，使辅助功率消耗降低。
★、减速机与电动机采用柔性皮带传动，启动平稳、冲击力小
★、传动系统增加过桥装置，减小了齿轮与减速机的直接冲击，在提高设备运行稳定性的同时，提高了主要零部件的使用寿命
型号Type
成球盘Ball Plate
功率
盘径
盘高
倾角
转速
Power（kW）
Dia (mm)
Height（mm）
Slope （°）
Speed（r/min）
PQ10W
1000
250
35-55
25
4.5
PQ16W
1600
300
35-55
19
4.5
PQ22W
2200
500
35-55
14
15
PQ25W
2500
500
35-55
14.25
15
PQ28W
2800
640
35-55
11.81
18.5
PQ32W
3200
640
40-50
9.06
22
PQ36W
3600
700
40-50
8
22
PQ42W
4200
800
40-50
7
30
型号Type
成球盘Ball Plate
主功率
重量
盘径
盘高
倾角
转速
Main Power（kW）
Weight（t）
Dia (mm)
Height（mm）
Slope （°）
Speed（r/min）
PQ10
1000
250
35-55
25
4.5
1.8
PQ16
1600
300
35-55
19
4.5
2.7
PQ22
2200
500
35-55
14
15
3.9
PQ25
2500
500
35-55
14.25
15
5.2
PQ28
2800
640
35-55
11.81
18.5
5.7
PQ32
3200
640
40-50
9.06
22
7.3
PQ36
3600
700
40-50
8
22
8.6
PQ42
4200
800
40-50
7
30
11.2
